案例分享 | FA尾膠刷新酒精超聲波實驗時長

有生命力的好產品，在于能不斷超越客戶要求，實現新的性能突破

  ICC訊 近日，從某光纖陣列FA廠家傳來喜訊，用于FA尾膠的納諾麥思UV1208系列紫外線固化膠粘劑，刷新了酒精超聲波實驗時長---可達6分鐘。

  做完酒精超聲波實驗后，膠體表面依然保持光滑，無起皺、軟化現象;另外，在溫度循環(TC)試驗中，該款膠水低溫硬度無變化、應力適中、粘接強度依舊。

  酒精超聲波實驗

  FA在出廠交付給光模塊、PLC等上游廠家時，為確保極致的光學性能，其中的高端應用產品會在上線組裝前增加一道酒精清洗工序。

  然而，這道酒精清洗工序卻會對已固化的尾膠帶來挑戰：尾膠可能會因酒精腐蝕和外力作用而發生溶脹、軟化甚至肉眼不可見的微觀結構損傷，為產品的長期可靠性埋下隱患。

  而酒精超聲波實驗，通過模擬比酒精清洗工序更為嚴苛的物理和化學條件，以驗證FA尾膠的極限耐受性能，并評估是否存在對粘接強度長期穩定性的潛在不良影響。

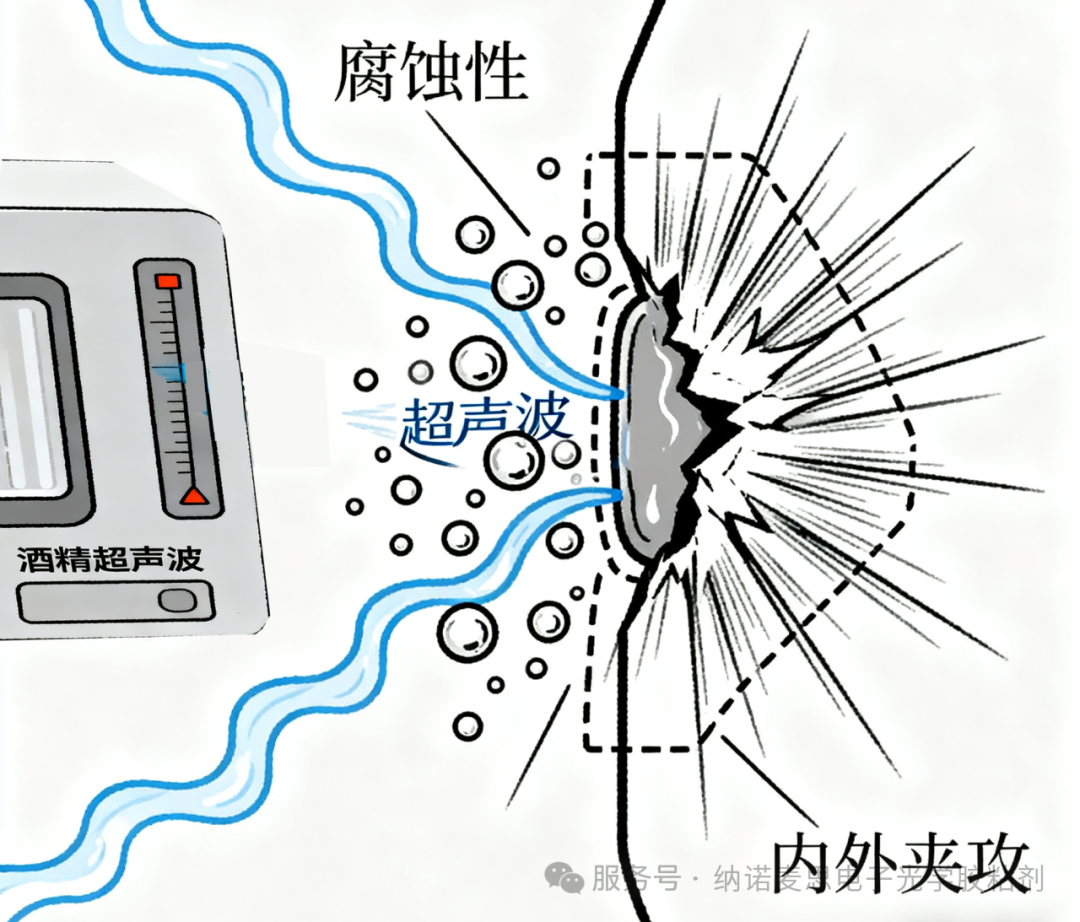

  實驗過程是將組裝完畢的FA組件完全浸沒在酒精溶液中，并放入超聲波清洗機中，開啟超聲波震動，持續一段時間。超聲波產生的無數微氣泡在破裂時對尾膠區域會產生強大的沖擊力和滲透力，再加上酒精的腐蝕性，兩者共同夾擊對尾膠膠體部分形成“內外夾攻”。

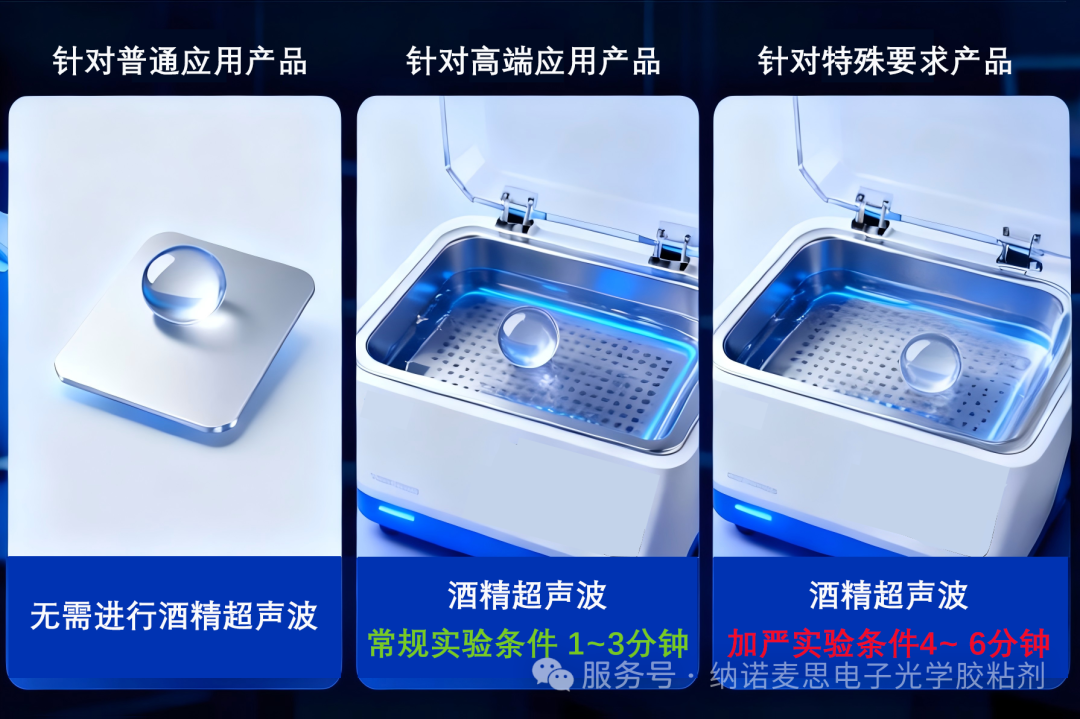

  因產品的應用場景不同，并非每家FA廠家都會將酒精超聲波實驗納入實驗計劃，只有高端產品才會要求進行該項驗證。

  且通常情況下，酒精超聲波時長要求是1~3分鐘，但凡尾膠能通過該時長酒精超聲波的，已經是"優等生"了。而此次是應客戶的特殊要求，將時長進一步加嚴到了6分鐘。

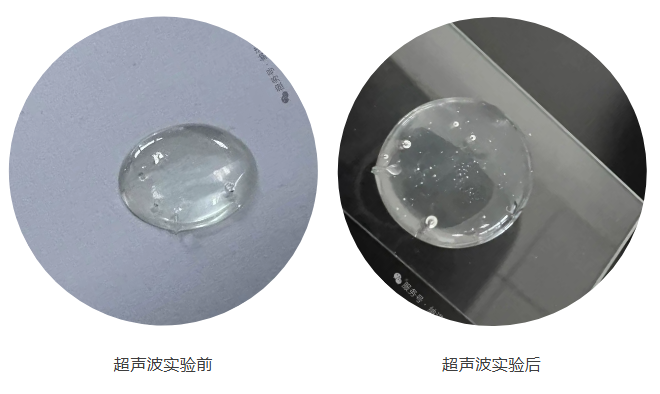

  通過膠水的配方設計，UV1208系列尾膠在固化后形成極其致密的分子交聯結構，使得在長達6分鐘的酒精超聲波之后，酒精也依舊無法滲入膠體，從而膠水表面光滑、無起皺、無軟化。

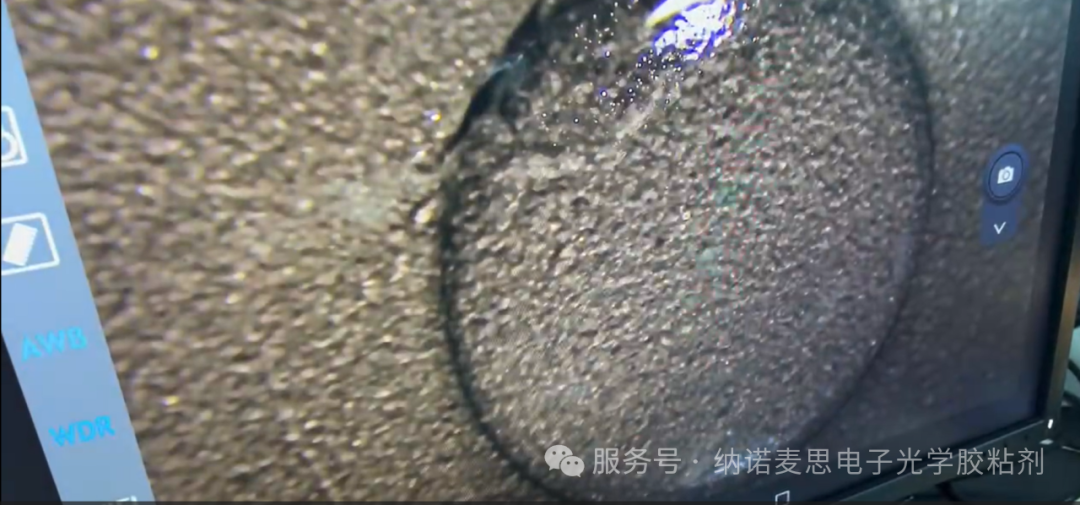

CCD下觀測膠體

  膠體在酒精超聲波實驗后的以上狀態，也讓我們堅定了信心：FA尾膠的粘接強度具備長期穩定性。

  溫度循環TC實驗

  這次的TC實驗，客戶采用的是-40~80℃;每分鐘10℃的實驗標準。

  FA尾膠作為V型槽和光纖這兩個界面的黏合劑，為了能將光纖長期、穩固地固定在V型槽上，膠水在硬度上需要達到中高水平。同時，在膠水體積收縮率、熱膨脹系數的設計上，還要充分考慮V型槽和光纖的材質，最大程度地讓膠水和粘接界面同頻共振，盡量減少和避免產生應力，導致溫度變化時膠層開裂。

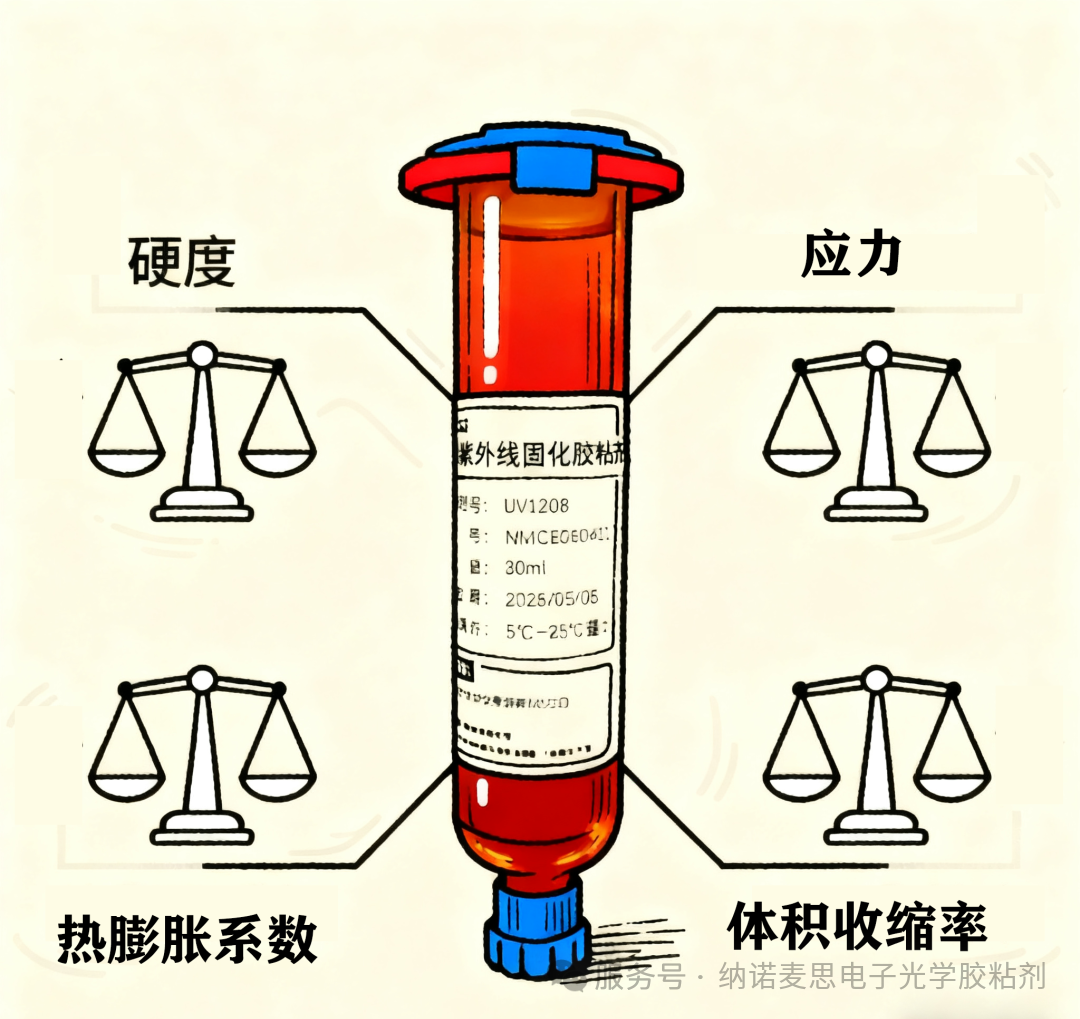

  “Shore D50黃金硬度”、“3%的體積收縮率”以及“95ppm/°C的熱膨脹系數”，使UV1208系列尾膠實現了難能可貴的平衡，同時兼具了“低應力”和“高韌性”這些特性。

  這些特性，不僅在技術參數上顯露端倪，更從客戶端的實際的TC實驗結果中得到了充分驗證。

  總結

  在膠水行業，技術參數通常是客戶了解產品的第一道關口，接下來會緊跟各類性能驗證以及漫長的可靠性實驗。這在光通訊產品上尤其典型，因?yàn)楣馔ㄐ女a(chǎn)品對長期穩定性和可靠性要求更高。

  技術參數寫得準確還遠遠不夠，能耐心陪跑完客戶端功能測試、各項可靠性實驗，且最終能一步步通過實驗驗證的，才是好產品。

  在這個漫長的“馬拉松”里面，包含了太多的努力付出：對界面材料的深刻理解、配方的設計和調整、對生產工藝的融會貫通、精準的信息傳遞和溝通等等。

  這條路，納諾麥思將持續努力。
